Opis
Przegląd

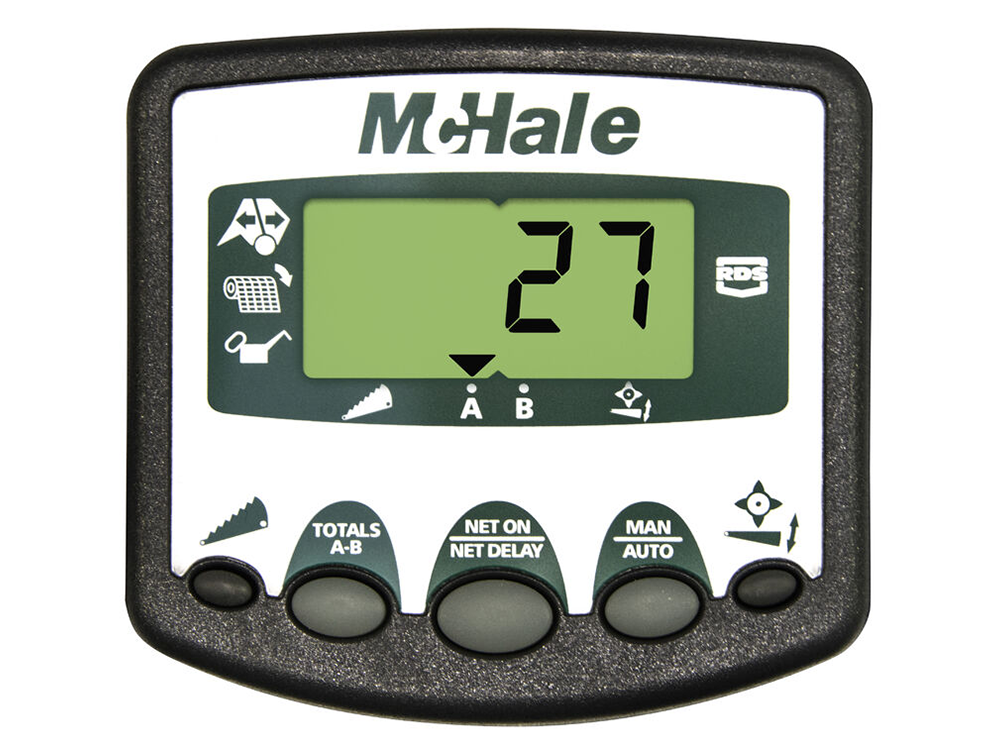

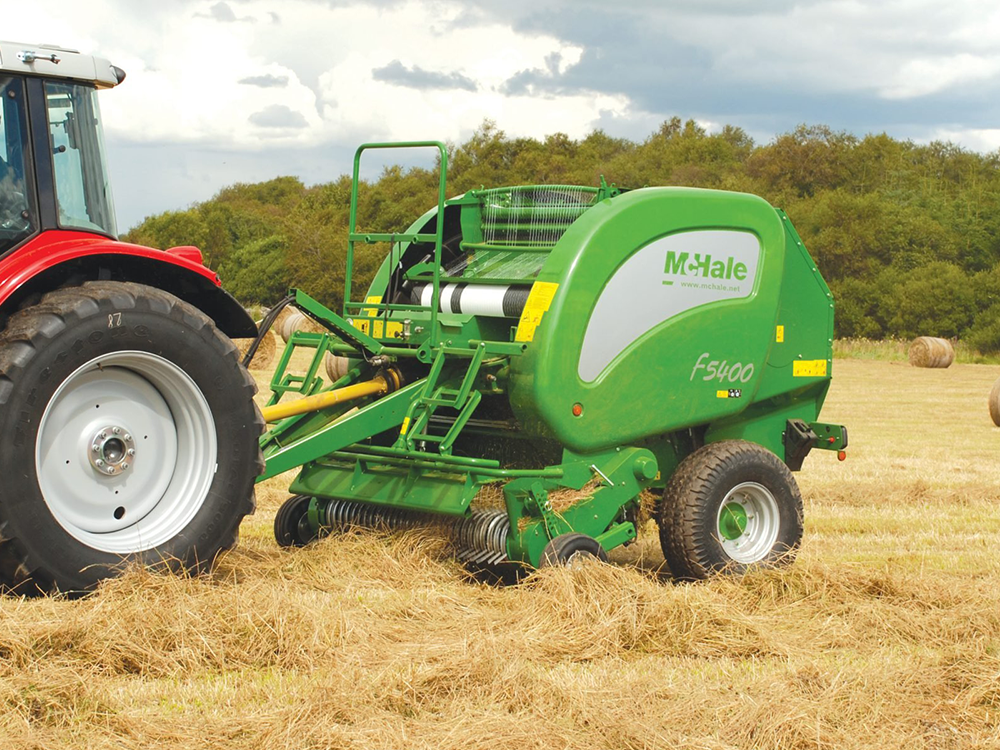

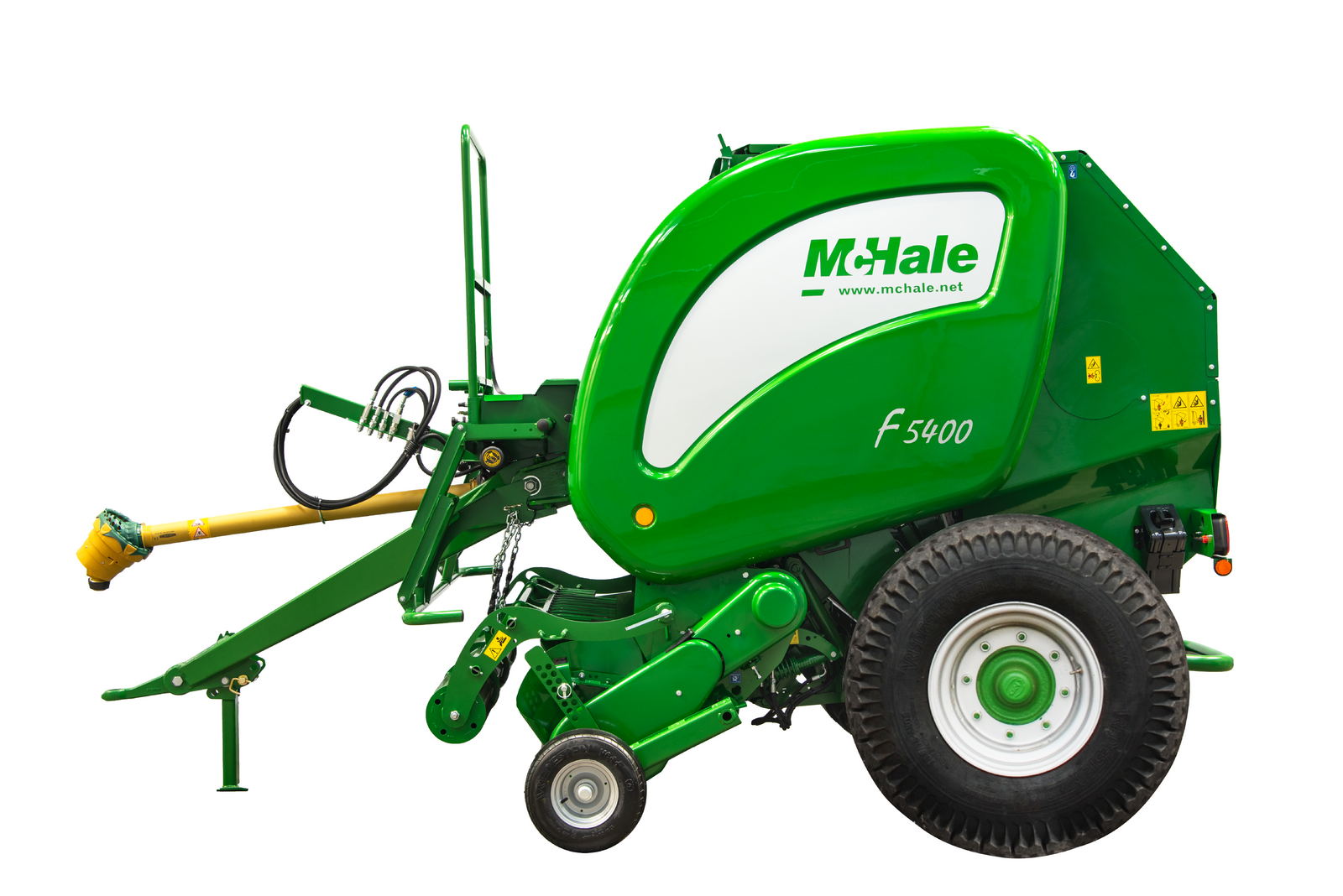

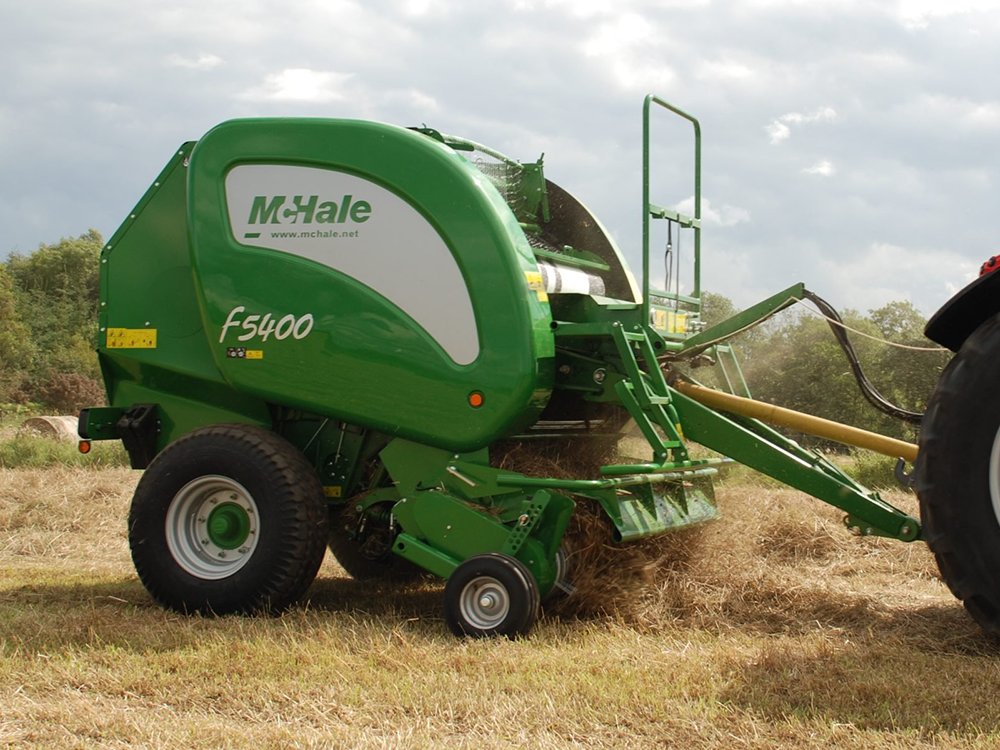

Prasa McHale F5400 jest półautomatyczną, nietnącą prasą stałokomorową, wyposażoną w rotor podający w kształcie gwiazdy, który szybko i sprawnie przenosi materiał żniwny z podbieracza do komory prasowania, maksymalizując przepustowość i wydajność prasy. Maszyna wyposażona jest w scentralizowane bloki smarujące łożysk oraz posiada automatyczny system ciągłego smarowania łańcuchów. Model F5400 wyposażono w terminal sterujący Wizard, dzięki któremu operator może sterować wszystkimi funkcjami maszyny. Maszyna wyposażona jest standardowo w ogumienie 13.5/7.5/430.9.
Cechy standardowe:
| 2,1m podbieracz |
System opuszczanej podłogi |
18-walcowa komora prasująca |
| 50 mm łożyska komory prasowania* |
Łańcuch 1¼” na komorze prasującej |
Blok smarujący (od strony napędu)
Smarowniczki (strona bez napędu) |
| System ciągłego smarowania |
System Sterowania Wizard |
Opony 380/55 –17 |
| Wytrzymały rotor podający |
Wysokowydajny układ owijania siatką Vario |
Odrzutnik bel |
| * 55 mm łożyska zamontowane na wałkach z długimi ośkami i podwójnymi kołami zębatymi |
| Wysokość |
2,45 m |
| Waga |
3260 kg |
| Długość |
4,05 m |
| Szerokość |
2,55 m* |
| *Szerokość uzależniona od rodzaju zastosowanych opon |
| Szerokość robocza |
2100 mm (6’11”) |
| Belki z palcami |
5 |
| Rozstaw palców |
70 mm (2 3/4”) |
| Blacha dociskowa pokosu |
Standard |
| Rolka dociskowa pokosu |
Opcja |
| Podnoszenie podbieracza |
Hydrauliczne |
| Boczne kółka prowadzące (pneumatyczne) |
Standard |
| Liczba noży |
0 |
| Teoretyczna długość cięcia |
0 |
| Zabezpieczenie noży |
Nie dotyczy |
| Wyłączanie noży |
Nie dotyczy |
| Odblokowanie rotora |
Opuszczana podłoga Drop Floor |
| Średnica |
1.25 m (4’1”) |
| Szerokość |
1.23 m (4′) |
| Podawanie materiału do komory |

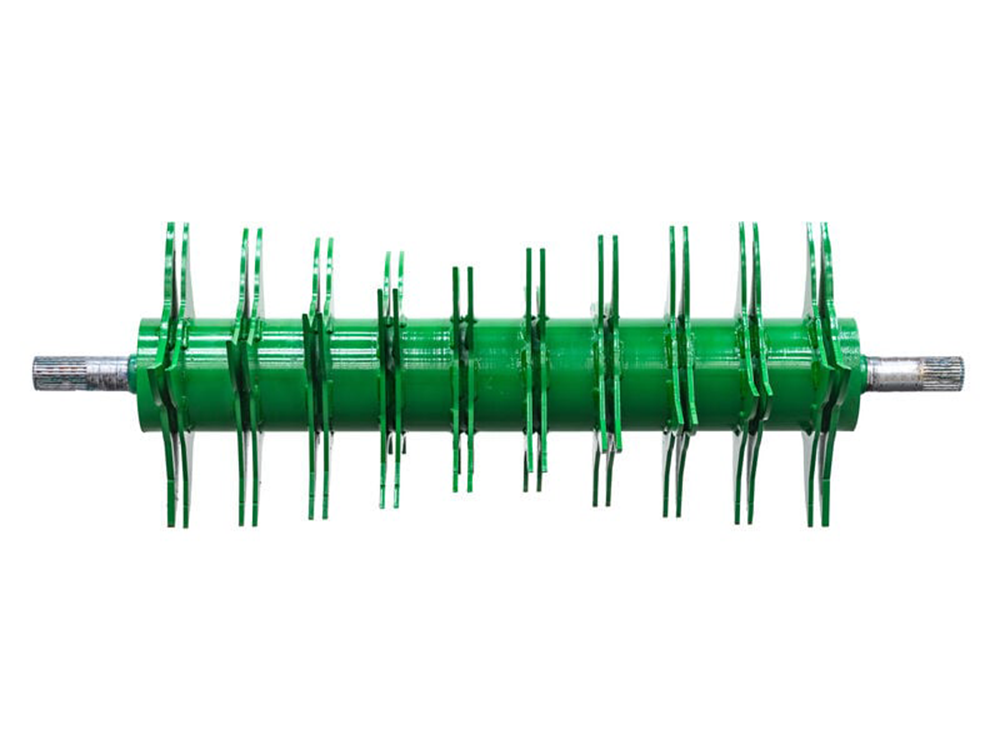

Rotor nietnący |
| Liczba wałów |
18 |
| Łożyska |
50 mm** |
| Smarowanie |
Scentralizowane manualne, blokowe, punktowe |
| **Łożyska 55 mm – dwurzędowe zastosowane są w głównych punktach obciążenia. |
| Pojemność na rolki z siatką |
1+1 zapasowa |
| System nakładania siatki |
Naciąg siatki Vario |
| Regulacja |
Manualna lub automatyczna |
| Ustawienia obwiązywania |
Manualne na prasie |
| Przekładnia główna |
Napęd dzielony |
| Zabezpieczenie przekładni |
Sprzęgło krzywkowe |
| Zabezpieczenie podbieracza |
Sprzęgło ślizgowe |
| Smarowanie łańcuchów |
Ciągłe |
| System sterowania |
System Sterowania Wizard |
| Działanie |
Półautomatyczne |
| Regulacja zbicia beli |
Na zaworze przy prasie |
| Oś |
8 szpilek |
| Ogumienie standardowe |
340/75-17 |
| Ogumienie opcjonalne |
500/50-17 |
| Czujnik odrzutnika beli |
Nie dotyczy |
| Światła drogowe |
Standard |
| Minimalna wymagana moc |
60kW (80 KM) |
| Hydraulika |
2 sekcje dwustronnego działania |
